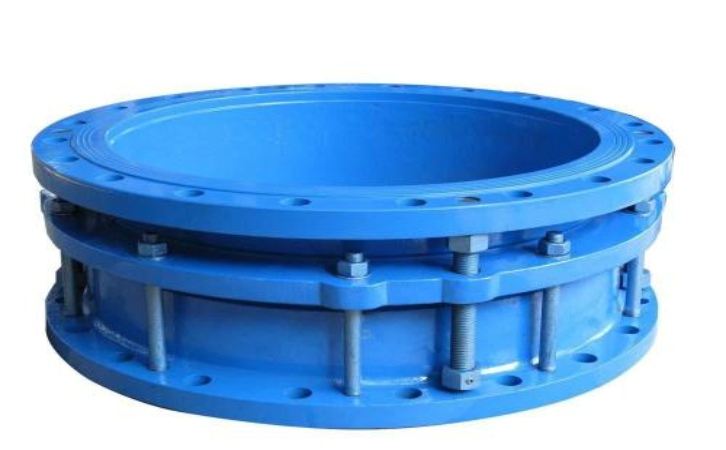

SSQ-1型套管式伸缩器

SSQ-1型套管式伸缩器说明：

1.套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了方便，给长距离管路因温差伸缩起到了很好的调节作用。

2.套管式伸缩器该产品内管材分为铸铁（HT）、镀锌（DX）和钢制（SF）三种。工作压力分PN6、PN10、PN16三种。

3.套管式伸缩器安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。

4.法兰连接采用GB4216.3－4126.5标准。

5.如选用其它规格可另行生产。　　

SSQ-1型套管式伸缩器连接方式：

法兰连接、焊接两种，直埋式伸缩器（非地沟、设井安装时）一般采用焊接。

SSQ-1型套管式伸缩器性能特点：

套管式伸缩器也称伸缩节、膨胀节、补偿器。套管式伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其大伸缩量就起到限位的作用，确保管道的安全运行。

SSQ-1型套管式伸缩器安装注意事项：

1、套管式伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、套管式伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

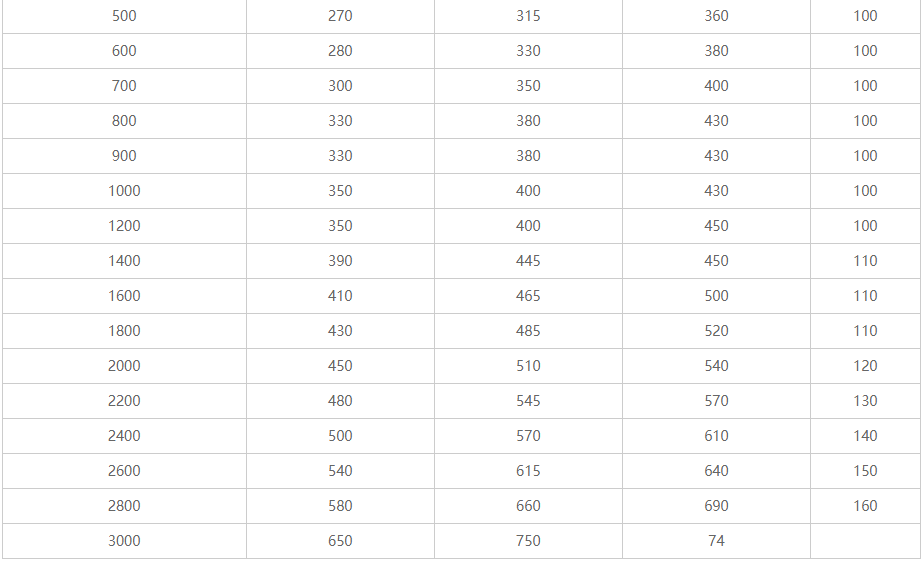

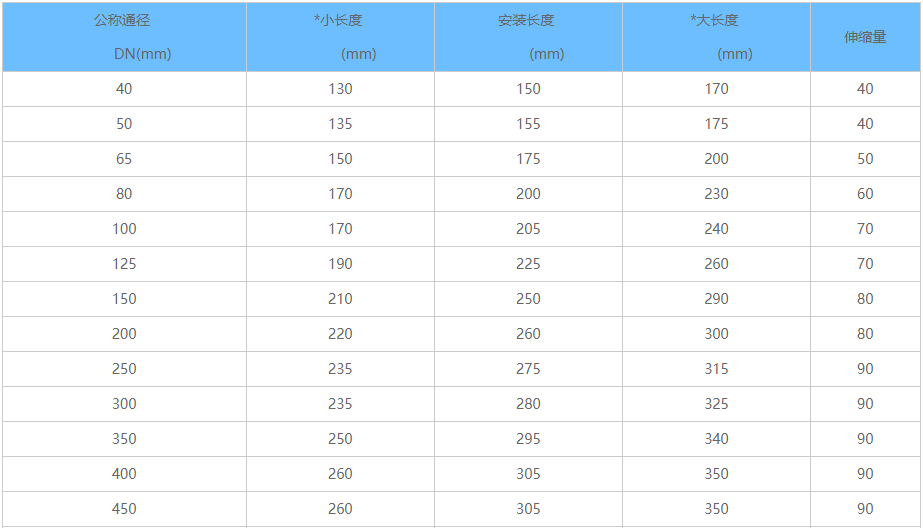

技术参数
