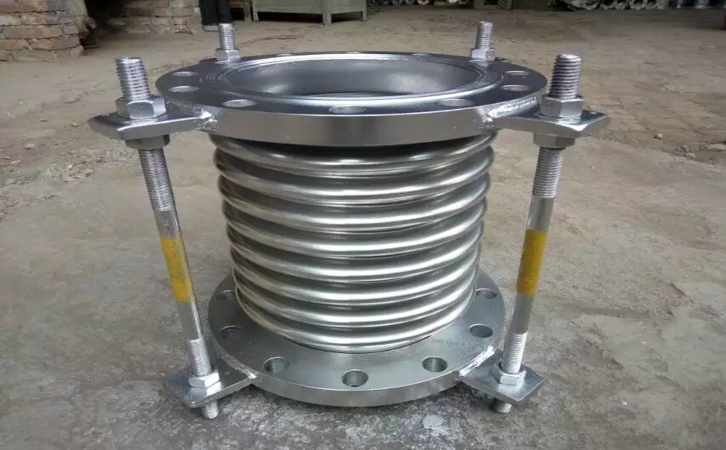

金属波纹管补偿器

金属波纹管补偿器（又称波纹膨胀节）是管道系统中用于吸收热胀冷缩、机械振动、安装偏差等引起的位移和应力的关键部件。其设计和使用需综合考虑多种因素，以确保安全性和可靠性。以下是其主要作用及相关因素要求：补偿能力要求

位移吸收：需根据管道系统的轴向位移、横向位移、角位移及复合位移量选择波纹管的波形、层数和刚度。疲劳寿命：波纹管的循环次数需满足系统运行中的温度变化频率或振动频率如地震、设备启停等弹性变形范围：避免波纹管因超限位移导致塑性变形或开裂。工况条件要求温度范围：

高温环境需选用耐热材料（如316L、Inconel合金），并考虑热应力和蠕变效应。

低温环境（如LNG管道）需防止材料脆化。

介质特性：

腐蚀性介质（酸、碱、盐）需选用耐腐蚀材料（如哈氏合金、钛材）或增加防腐涂层。

磨损性介质（含颗粒）需考虑波纹管表面硬化处理。

压力等级：

波纹管的承压能力需匹配系统工作压力（含压力波动），需进行爆破压力测试和稳定性分析。

 结构与材料要求波纹管设计：

波形（U型、Ω型、S型）影响补偿量和刚度。

多层结构（2~6层）可提高承压能力及柔性。

材料选择：

常用材料：奥氏体不锈钢（304/316L）、双相钢、镍基合金等。

特殊工况需考虑材料的热膨胀系数、焊接性能及耐腐蚀性。

连接方式：法兰连接（高压系统）或焊接式（密封性要求高）。

需与管道材质兼容，避免电化学腐蚀。安装与维护要求

预变形设置：根据温度变化方向进行预拉伸或预压缩（如冷紧安装）。

导向支架：需设置导向支架限制非设计方向位移，避免波纹管失稳。维护监测：定期检查波纹管表面腐蚀、开裂及法兰螺栓松动情况。

在振动频繁区域，需监测疲劳裂纹。特殊应用场景附加要求地震防护：需考虑多向位移补偿及高疲劳寿命设计。真空环境：波纹管需增加加强环防止吸瘪。高频振动（如泵/压缩机进出口）：需优化波纹管刚度与阻尼特性。补偿器的选型需结合位移量、温度、压力、介质、安装条件等综合参数，并通过有限元分析（FEA）验证其应力分布和疲劳寿命。实际应用中需严格遵循API 526、EJMA（美国膨胀节制造商协会）等标准规范，确保系统长期稳定运行。
